对于电场、磁场屏蔽电缆屏蔽层的接地方式不同，可采用不接地、单端接地或双端接地。FLI拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

屏蔽电缆如何接地FLI拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

在测量控制中有供电地系统、模拟信号地系统、数字信号地系统。为了消除各地系统之间的相互干扰，各地系统的地应隔离开。但地与接地是不同的概念，这里的地是指系统的公共参考点。而人们常说的接地，就是将公共点接地来固定“零电位”。接地是为了安全、防止危险，在生产现场大都是采取将接地系统就近接地，如果接地点在一个以上，就产生了地回路，也就会出现流过地回路的电流，这样就会形成耦合干扰问题。FLI拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

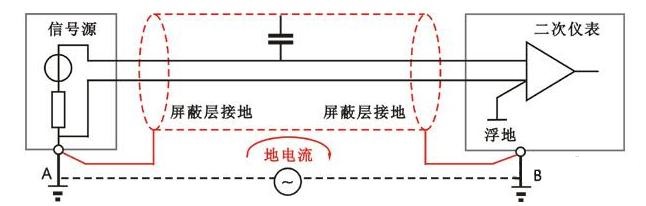

图1 屏蔽电缆两端接地示意图FLI拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

如图1中接地点A和接地点B之间会有电位差，也就会有电流，该干扰信号会与有用信号相混合，这是第一种干扰信号。图1中信号线的屏蔽层如果在信号源和二次仪表两端都接地，则屏蔽层的感应电流通过屏蔽层与信号线的分布电容，会耦合到信号线中，该干扰信号混到了有用信号中，这是第二种干扰信号。要消除第二种干扰，首先就要避免产生地回路，而采取屏蔽层一端接地可达到目的，即信号源和信号屏蔽电缆只在一处接地，使地回路断开，如图2所示，这时虽然二次仪表公共点与接地点B是相连接的，但也不会形成地回路了。同时二次仪表的输入端对地采取浮空措施，使二次仪表输入信号线路与机壳隔离开，这样效果更好，采用这些方法基本可防止地电流干扰的产生。FLI拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

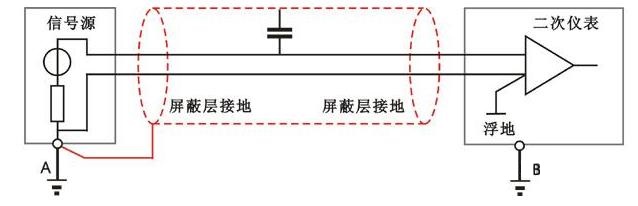

图2 屏蔽电缆一端接地示意图FLI拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

一点接地时，选择接地点也很重要，对于屏蔽电缆其接地点应靠近被屏蔽的感应电路的入地点，如图2中，如果B点是高电平电场，A点是低电平电场，为避免高电平电场对低电平电场的干扰，接地点应尽量靠近低电平A的入地点。FLI拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

如果屏蔽的是信号线，应靠近干扰源处接地，总之接地的原则是尽量使屏蔽层上的感应电流不流入信号线，以避免引入干扰。如将接地接在二次仪表的输入端，则屏蔽层的感应电流可能就会流经信号线引入干扰。但将接地点接在A点，由于屏蔽层与信号线处被认为是等电位的，则没有电流流经信号线。FLI拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

对于信号线长距离传输时，由于单根导线长度所限，可能会涉及延长线的接线问题，这时应保证屏蔽的连续性，即尽量避免使用接线盒，如果必须用接线盒时，要使屏蔽与信号端子尽可能近些，露出的信号线长度以不大于20mm为妥，这时屏蔽层也要用端子来进行连接或焊接。FLI拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

对于移动使用的拖链电缆，其屏蔽层的接地方式亦是如此。一端接地时，屏蔽层电压为零，可显著减少静电感应电压；两端接地使电磁感应在屏蔽层上产生一个感应纵向电流，该电流产生一个与主干扰相反的二次场，抵消主干绕场的作用，显著降低磁场耦合感应电压，可将感应电压降到不接地时感应电压的1%以下。FLI拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

• 问

  RVV是高柔线吗？

  答

  金彩汇RVV不是高柔线。高柔线，在电缆行业内通常指的是具有高度柔韧性和耐磨性的电缆，而不是单纯地追求柔软。RVV电缆，全称为铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆，是一种常见的电缆类型。RVV电缆具有较好的柔软性，可称其为柔性电缆，但并不符合高柔线的要求。

• 问

  金彩汇高柔线就是指高度柔软的电缆吗？

  答

  高柔线不是高度柔软的电缆。顾名思义，人们往往会认为高柔性就是特别软，并且越软越好，因此，一些厂商正是利用了这一点，用超高柔软度的普通电缆来冒充拖链电缆。高柔线的“柔”真正的意义是柔韧而非柔软。
