随着德国率先提出的工业4.0，各个发达国家及中国都在制定自己国家的智能制造战略。在刚刚过去的两会，工信部部长在回答记者时也提到，中国已部署了40个机器人产业园区。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

说到机器人，必须要提机器人电缆。机器人电缆就好比是机器人的神经和血管。然而，机器人电缆跟传统电缆，在设计和研发上有很大不同。机器人电缆需要长时间进行弯曲以及扭绞运动，如何始终确保电缆的电气绝缘有效和通信传输正常是衡量产品质量安全的关键。然而，TUV莱茵也观察到，产品设计和制造时由于工艺采用不当和选材有误，电缆因运动承受径向和轴向应力而出现断裂是很普遍的现象。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

为解决该问题，2016年8月，德国莱茵TUV正式颁布了业界首个专门针对机器人电缆的标准：2PFG2577。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

该标准的适用范围一般定义在工业用的机器人，交流电压不超过450/750V等级，不含弧焊和点焊电缆。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

这份标准针对机器人电缆机械性能的特殊要求，定义了成缆的五个运动等级，涉及八项性能测试，同时对导体及绝缘材料类别、绝缘材料耐候性、线芯及填充材料的组合等作出了全面的规定并设定了考核要求。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

测试一：双滑轮的曲挠(≤4mm2)Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

这项测试考核电缆在径向承受拉力，线芯施加电压电流负荷的情况下，整体的柔韧性表现。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

测试二：弯折及旋转Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

这项测试中电缆两端固定，中间部分做离心旋转运动。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

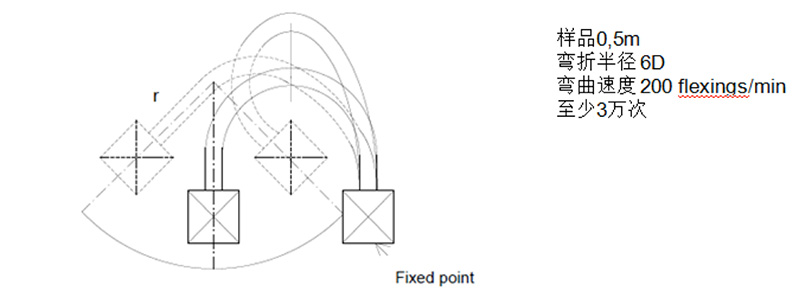

测试三：弯折Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

这是模拟多关节机器人可能会用到的悬臂，有一端固定在右下角，另一端是旋转，本身弯曲的速度是200flexings/min，至少3万次。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

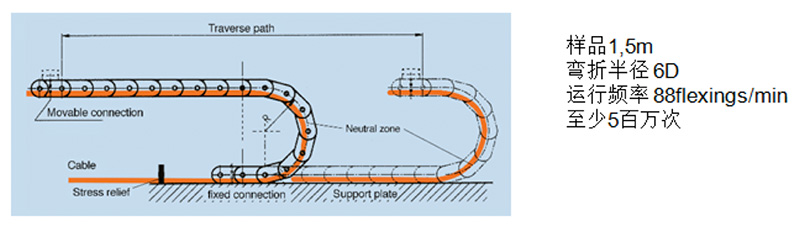

测试四：拖链弯曲Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

这项测试是拖链电缆必做的项目，弯曲半径为6D。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

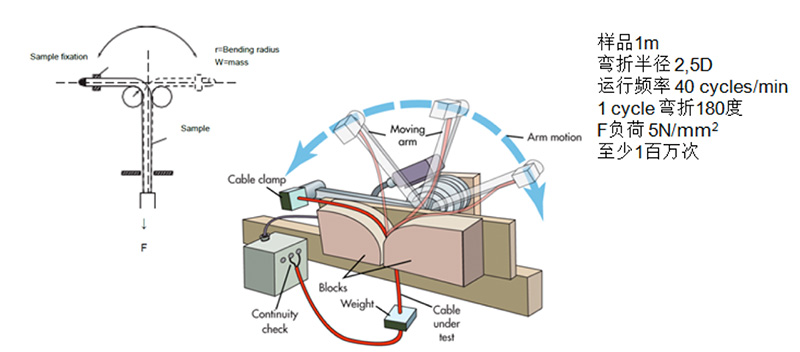

测试五：90度弯折(>4mm2)Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

测试时，电缆自由锻在180度范围内左右摇摆，每分钟40次的旋转率，总次数要求是100万次。因为每次弯折的点是在两个固定件间的位置，并且反复在一个点上进行操作，所以这项测试要求比较苛刻。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

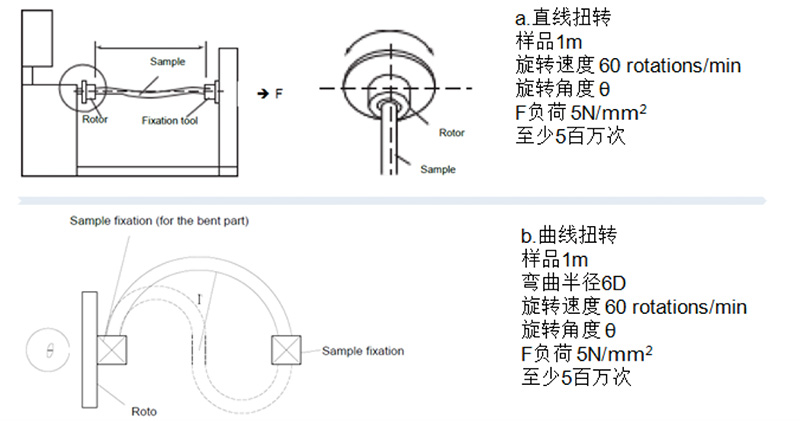

测试六：2D扭转Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

2D旋转有两个测试可二选一。一个是水平式的，左端有一个自旋转，旋转的次数根据客户的需求确定一个角度。第二种是曲线旋转，左端也是固定的，右端在轴上旋转。两个测试标准都是至少500万次。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

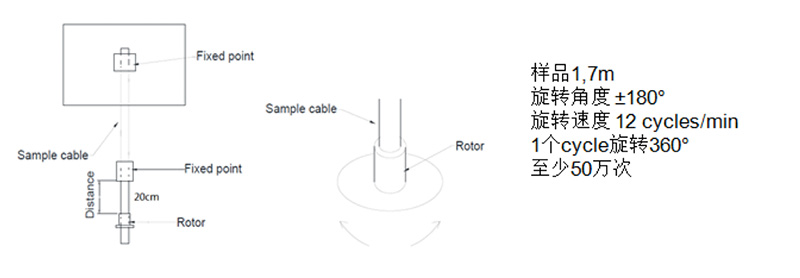

测试七：垂直扭转Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

进行垂直扭转测试时，下面有一个固定端，该测试时旋转的角度比较大，每分钟是12次的旋转速度。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

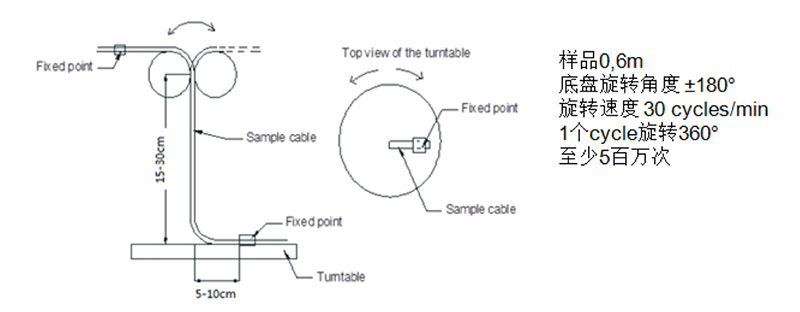

测试八：3D旋转Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

3D旋转测试比较复杂，与90度弯折测试有点像，不过下面的盘子还要进行一个自旋转，类似3D环境下的考核，一个周期需要旋转360度，旋转的速度是30次每分钟，至少是500万次。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

机械耐久性测试后，如果线缆表面不出现开裂，对线芯施加1500V的情况下没有出现有击穿现象，导体电阻值增量不超过5%，同时传输性能满足要求，那么这就是一条高质量的机器人电缆。Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

当然，除了考虑电缆机械耐久性，TUV莱茵的2PFG2577标准也规范了以下要求：Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家
– 电性能Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家
– 耐候性Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家
– 绝缘Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家
– 材料Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家
– 屏蔽Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家
– 传输性Keq拖链电缆_聚氨酯卷筒电缆_高柔性电缆生产厂家

• 问

  为什么号称几百万次的拖链电缆几天就断线了？

  答

  拖链电缆所谓的几百万次的拖链弯曲次数，是在特定实验条件下得出的，并非在所有设备上都会有几百万次的拖链弯曲次数。当设备环境优于实验环境时，电缆的拖链弯曲次数就高；反之，当设备环境较为恶劣时，可能导致电缆的拖链弯曲次数极速下降。

• 问

  拖链电缆用什么做绝缘？

  答

  拖链电缆的绝缘材料没有固定的要求，一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
